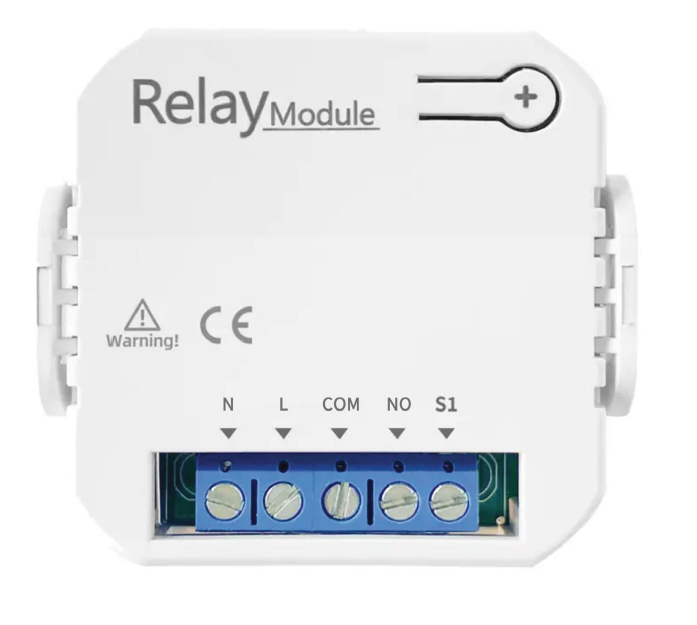

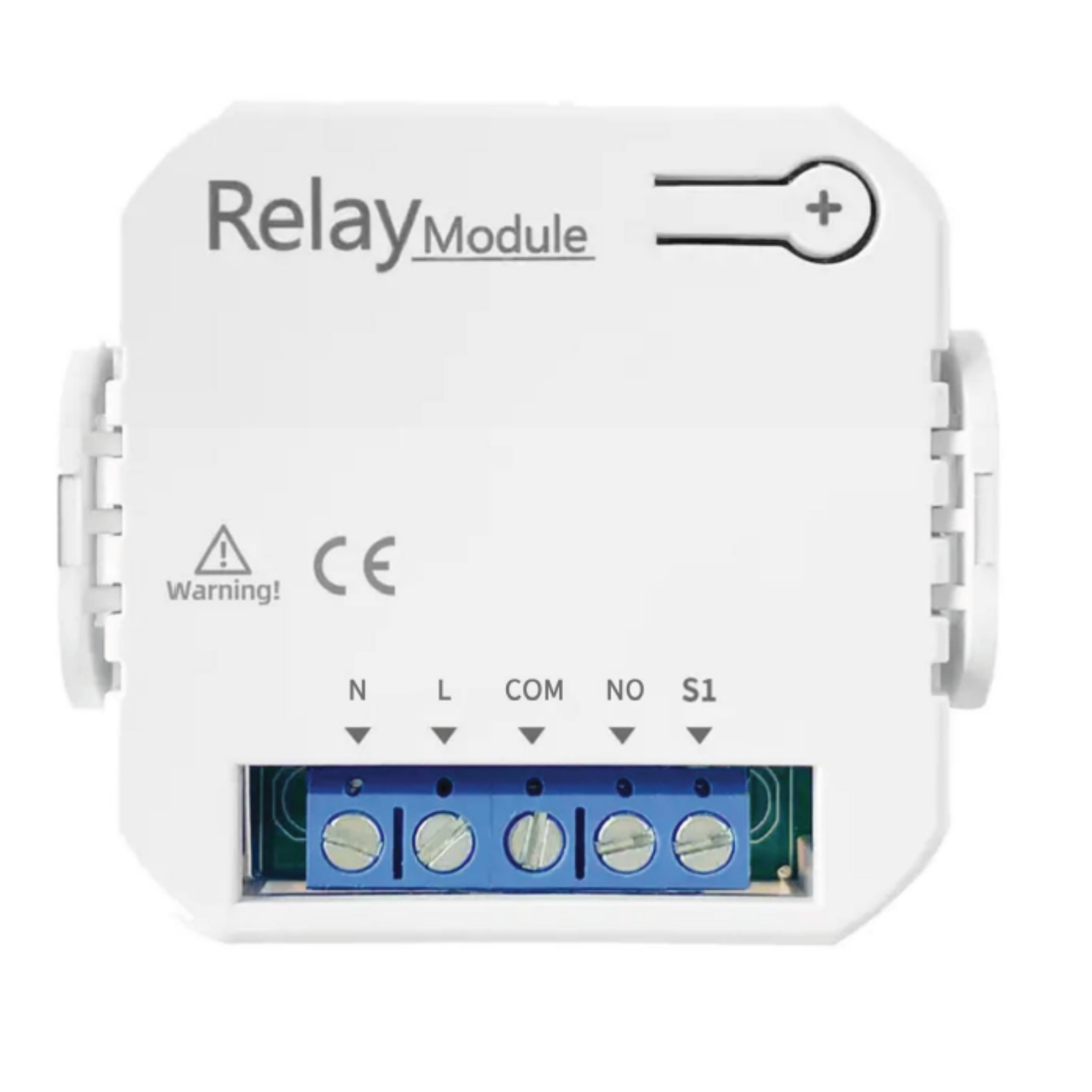

PRODUKTÜBERSICHT

Dieses Produkt ist ein intelligentes Einzel-Relaismodul mit hoher Stabilität und bidirektionaler drahtloser Übertragung.
Das Gehäuse besteht aus flammhemmendem ABS-Material.

Das Modul bietet folgende Funktionen:

• Fernsteuerung über eine App

• Countdown-Funktion

• 10 programmierbare Zeit-Schaltvorgänge

• Alarm-Verknüpfung (Alarmsteuerung)

• weitere Automatisierungsfunktionen

Das Gerät ist sicher, optisch ansprechend und einfach zu bedienen.
Benutzer können verschiedene Anwendungsszenarien nach ihren eigenen Anforderungen einstellen.

Das Modul kann Schaltvorgänge auf verschiedene Weise ausführen, z. B.:

• lokal über das Gerät

• per Fernsteuerung

• über Zeitpläne

• über Countdown

• über Alarm-Verknüpfungen

---

PRODUKTMERKMALE

• Zwei-Wege-Kommunikation mit drahtloser Netzwerkfunktion

• Doppelte Verschlüsselung basierend auf dem AES128-Verschlüsselungsalgorithmus und Rolling Code

• FHSS (Frequency Hopping Spread Spectrum) mit automatischem Frequenzwechsel zur Verbesserung der Störsicherheit gegenüber Funkstörungen

• Flammhemmendes ABS-Gehäuse für mehr Sicherheit und bessere Optik

• Alarm-Verknüpfungsausgang

• Mobile Fernsteuerung und zeitgesteuerte Steuerung

---

TECHNISCHE DATEN

• Stromversorgung: 110–240 V AC

• Ausgangsstrom: ≤ 14 A

• Ausgangsleistung: ≤ 3000 W

• Gehäusematerial: flammhemmendes ABS

• Funkfrequenz: 868 MHz

• Funkreichweite: bis zu 200 m (im freien Gelände)

• Betriebstemperatur: −10 °C bis +50 °C

• Betriebsluftfeuchtigkeit: ≤ 80 %

• Abmessungen: 44 × 44 × 18 mm

---

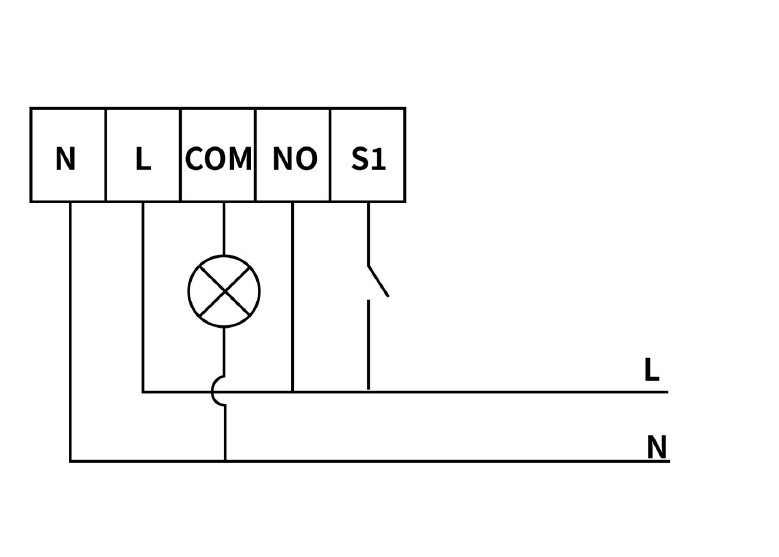

VERDRAHTUNG, siehe Bild

Gerätesteuerung

• Kurzes Drücken der Taste „S1“:
  Das Relais schaltet EIN und die LED leuchtet.

• Erneutes kurzes Drücken der Taste „S1“:
  Das Relais schaltet AUS und die LED erlischt.

---

ZUBEHÖR HINZUFÜGEN

• Öffnen Sie die App, wählen Sie „Zubehör hinzufügen“ und drücken Sie anschließend gemäß Anleitung die Netzwerktaste, bis die grüne LED des Zubehörs etwa 2 Sekunden lang dauerhaft leuchtet.

ODER

• Öffnen Sie das Basis Menü und wählen Sie im Menü „Zubehör hinzufügen“.
  Drücken Sie die Netzwerktaste, bis die grüne LED des Zubehörs etwa 2 Sekunden lang dauerhaft leuchtet.

---

ZUBEHÖR HINZUFÜGEN

Wenn Sie ein bereits gebundenes Zubehör mit einem neuen Gerät verbinden möchten, gehen Sie wie folgt vor:

1. Halten Sie die Netzwerktaste 5 Sekunden lang gedrückt.

2. Wenn die grüne LED dreimal blinkt, wurde das Zubehör erfolgreich entkoppelt.

3. Folgen Sie anschließend den Schritten unter „Neues Zubehör hinzufügen“, um das Gerät erneut zu koppeln.

---

ACHTUNG

Verwenden Sie das Gerät nur in einer sicheren Umgebung, um die elektrische Sicherheit zu gewährleisten.

• Maximale Leistung: ≤ 3000 W

• Maximaler Strom: ≤ 14 A

Das Gerät enthält interne Hochspannungs-Schaltungen.

⚠ Nichtfachpersonal ist es strengstens untersagt, das Gerät zu öffnen oder zu zerlegen.
